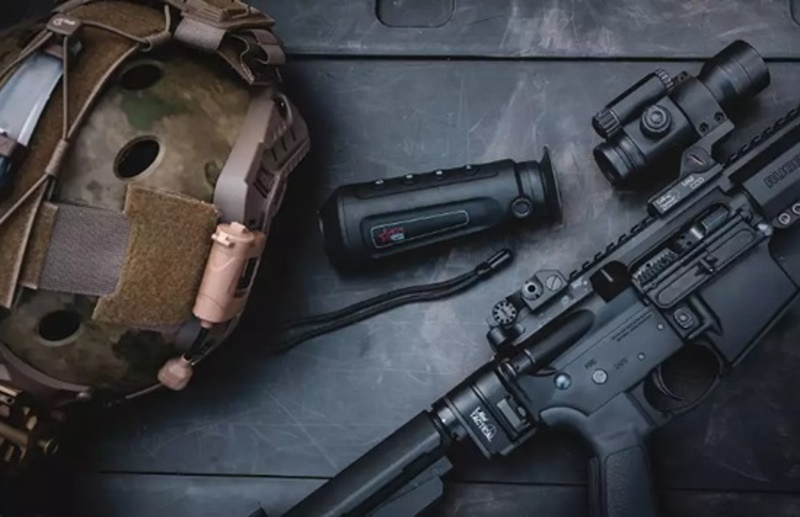

Электрооптический прибор, который позволяет видеть невидимое через инфракрасное (тепловое) излучение объектов, называется тепловизор. В отличие от приборов ночного видения, которым нужен хотя бы минимальный свет, тепловому устройству не нужен вообще никакой источник освещения. Он работает, улавливая собственное тепло, исходящее от всего, что нас окружает — от двигателя автомобиля до листвы деревьев.

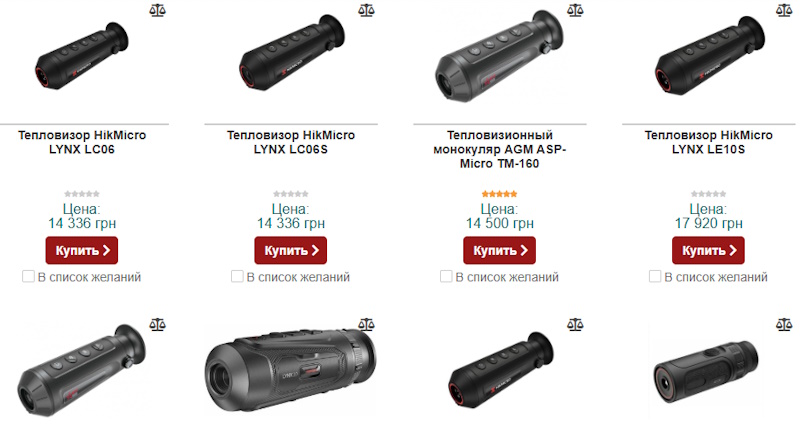

В каталоге интернет-магазина «Оптикстор» представлен тепловизор всех известных марок в широком ценовом диапазоне. Стать обладателем отличного прибора можно при любом уровне семейного бюджета.
Тепловизор: принцип работы
Принцип работы тепловизора можно объяснить на простом примере. Любой предмет, температура которого выше абсолютного нуля (выше -273°C), излучает тепло. Специальный объектив из германия (обычное стекло для инфракрасных лучей непрозрачно) фокусирует это невидимое излучение на чувствительной матрице — микроболометре. Матрица преобразует интенсивность тепла в электрические сигналы, а процессор прибора превращает их в понятную человеку картинку. Самые горячие участки на дисплее окрашиваются в красные и желтые оттенки, а холодные — в синие и фиолетовые. Таким образом, на экране мы видим не портрет человека, а его «тепловой след».
Тепловизор: основные характеристики
Основные технические характеристики тепловизора формируют его возможности как инструмента для обнаружения целей в условиях отсутствия освещения. Базовым параметром является разрешение сенсора — микроболометрической матрицы. Модели начального уровня оснащаются матрицей 320х240 пикселей, профессиональные приборы используют детекторы 640х512 пикселей. Существуют образцы с разрешением 1280х1024, но их стоимость остается высокой. Величина пикселя (обычно 12 или 17 мкм) напрямую влияет на компактность оптической схемы.
- Температурная чувствительность NETD (Noise Equivalent Temperature Difference) выражается в милликельвинах и характеризует способность различать мельчайшие перепады температуры. Значение менее 30 мК позволяет видеть слабоконтрастные объекты на сложном фоне, например, затаившуюся птицу в густой листве. Значение выше 50 мК считается удовлетворительным для большинства охотничьих задач.
- Фокусное расстояние объектива определяет дистанцию обнаружения и угловое поле зрения. Объектив 35 мм обеспечивает универсальный баланс для поиска зверя в лесу и в поле, 50 мм дает большее приближение для степных просторов, а 19-25 мм используют для засад на близких дистанциях из-за широкого обзора. Светосила объектива (относительное отверстие) влияет на количество собираемой энергии излучения.
- Частота обновления кадров измеряется в герцах. Стандартные значения — 25 Гц (приемлемо для статичного наблюдения), 50 Гц и 60 Гц (необходимо для сопровождения быстро движущейся цели без инерционности картинки). Дисплейный узел характеризуется типом матрицы (OLED доминирует в современных моделях), разрешением экрана и частотой обновления, а также удалением выходного зрачка для комфортной работы в очках.
Что касается времени автономной работы, то оно напрямую зависит от типа элементов питания (встроенные литиевые батареи или внешние сменные элементы формата 18650/21700) и энергопотребления процессорной платы. Класс влагозащиты IP (Ingress Protection) определяет устойчивость к осадкам и пыли.
Какие выбирать тепловизоры
Большой ассортимент продукции от производителя позволяет подобрать наиболее оптимальный вариант при любом уровне финансовых возможностей. Например, тепловизор ThermTec Cyclops 335 Pro — продвинутая модель для серьезных задач. Мощный объектив диаметром 35 мм, разрешение сенсора 384×288 точек и чувствительность <25 мК, что гарантирует отличную детализацию. Бюджетный вариант -тепловизор ThermTec Cyclops 315 Pro, компактный и легкий тепловизионный монокуляр, оснащен сенсором на оксиде ванадия (VOx) с разрешением 384×288 пикселей и чувствительностью менее 25 мК. Устройство работает до 12 часов от двух батареек, имеет встроенный Wi-Fi для трансляции видео на смартфон и записывает фото/видео.
